空調器電路板故障檢修方法

    近幾年生產的新型空調器均采用電腦板控制，它通過接收到的各種電信號，用微處理器（MCU）進行處理，然后發出相應的控制指令對執行器件進行控制，使空調器根據操作指令實行制冷或制熱，同時在室內機液晶屏上作出相應的顯示。

   電腦板的控制結構分為電源電路、紅外遙控與接收電路、顯示電路、執行電路、信號檢測電路、振蕩電路和復位電路。其功能分為延時（3min）、開關、定時、睡眠和自動運行等。因室內、室外空調器機組的電路結構不盡相同，但控制原理大同小異，青島中央空調維修公司提醒大家檢修電腦板時應掌握以下方法和技巧。

1.電腦板交流部分的檢修方法和技巧

當空調器接通電源后，用遙控器開機，室內、室外機都不運轉，且聽不到遙控開機時接收紅外信號的“嘀、嘀”聲，說明電源部分有故障。

2.室內機電腦板的檢修方法和技巧

室內機電腦板故障有以下幾個方面，應根據故障現象，結合本機的電路，利用故障代碼和自診斷功能，進行判斷和檢修。

（1）供電電源正常，遙控和手動開機無效，蜂鳴器不響，所有指示燈不亮。

此種情況是電腦板的5V供電電路、MCU復位電路或晶振電路有故障。

（2）外電源供電正常，但整機不工作。

此種情況可能是過流誤保護引起的。常見的故障原因是過流預置保護器不良。檢查時，可將穿過過流保護檢測互感器的線不穿過互感器進行試驗，若空調器能正常運轉，則可判斷是過流預置保護器有故障，應更換。

值得注意的是：必須更換原型號的保護器，否則會(huì )失去保護作用。

（3）制冷時或制熱時自動停機，制冷、制熱效果差。

自動停機故障一般是傳感器輸入電路開路或短路，也可能是傳感器因長期使用后，其阻值特性發生了變化，造成MCU感溫不準，使空調器失控。

（4）室內機風扇電動機能啟動，但旋轉10s停30s，反復幾次后，便停止轉動。

此種故障是由于室內機風扇電動機檢測速度的霍爾元器件造成的。檢查時，用手撥動風扇電動機使之旋轉，用萬用表100V/10V擋測量霍爾元器件的反饋線，正常時，應有電壓脈沖輸出。若無電壓脈沖輸出，MCU收到反饋脈沖信號，便發出指令，使室內機風扇電動機停機保護。只要更換檢測風扇電動機轉速的霍爾元器件，故障即可排除。若是測速用的磁鐵脫落，將其粘好即可。

（5）開機后，電源指示燈和運轉指示燈均亮時，有相應的狀態顯示，但空調器不能正常工作，也無故障代碼。

此種情況是MCU輸出控制電路有故障。造成MCU輸出控制電路故障的主要原因一般是控制執行元器件不良。應檢查繼電器觸點是否粘連、結碳或燒損而造成接觸不良；檢查與繼電器并聯的保護二極管或電容是否短路；檢查光電耦合器晶閘管是否被擊穿。如發現元器件損壞，更換損壞的元器件即可。

（6）注重集成電路外部元器件的檢查。

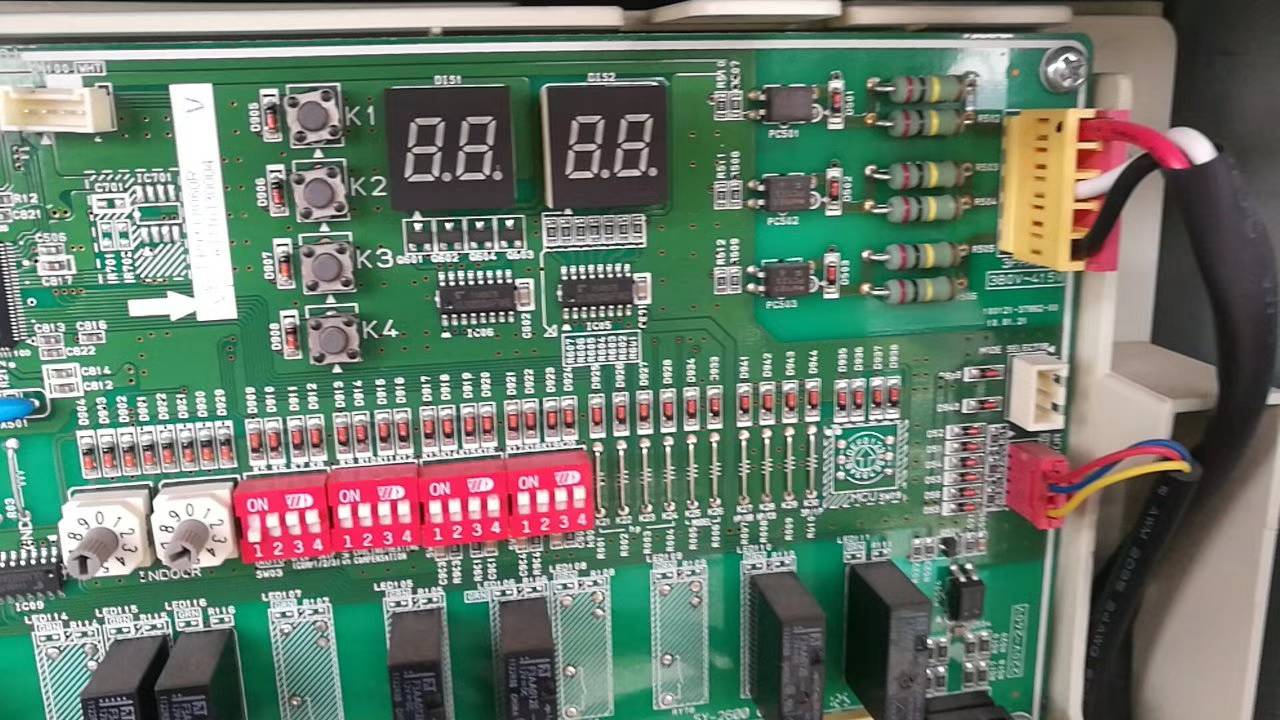

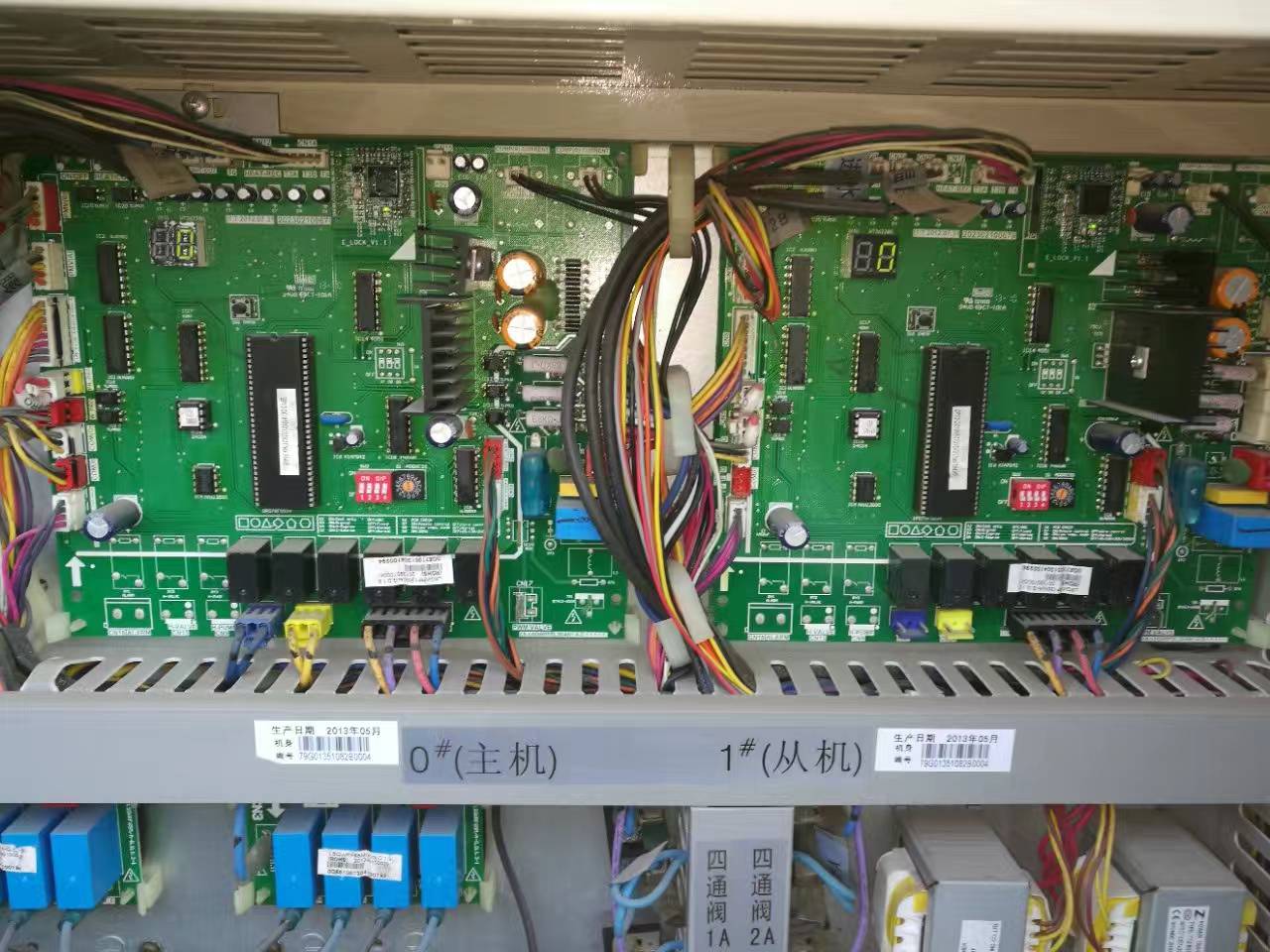

通常電腦板中的集成電路損壞的概率較小，大多表現為因使用時間過長而出現的引腳氧化虛焊。電腦板中的集成電路常用的CPU、電動機控制集成電路和驅動集成電路，如圖1-39所示。檢修時主要檢查此類集成電路是否存在虛焊現象。

青島中央空調維修公司在實際檢修中發現，集成電路外部元器件及連線不良而引起的故障較多，特別要注意對集成電路外圍晶振的檢測。在此青島宏達制冷空調服務中心提醒廣大空調用戶維修空調一定要選擇正規的空調維修公司，這樣的正規空調維修公司不僅空調維修師傅技術精湛而且維修后質量有保證。
