溴化鋰機組燃氣燃燒器的結構和工作原理介紹
（1）燃氣燃燒器結構。燃氣型溴化鋰冷/熱水機組采用燃氣燃燒器。外形結構主要有槍形和環形兩種。燃氣燃燒器設有主燃燒器和點火燃燒器。主燃燒器的結構示意圖如圖3-71所示。它是由燃燒器頭、燃燒器風道、風機、電動機、風門、燃氣管，以及點火用的變壓器等組成的。
1—燃燒器頭；2—磚襯；3—燃氣孔；4—阻焰孔；5—阻焰環；6—安裝用法蘭；7—燃燒器風道；8—點火用空氣引出口；9—風壓開關引出口；10—風門開啟度指示板；11—風機；12—電動機；13—風機本體；14—風壓開關；15—風門；16—風門軸；17—燃氣；18—旋轉葉片；19—燃氣管；20—點火用變壓器；21—接線匣

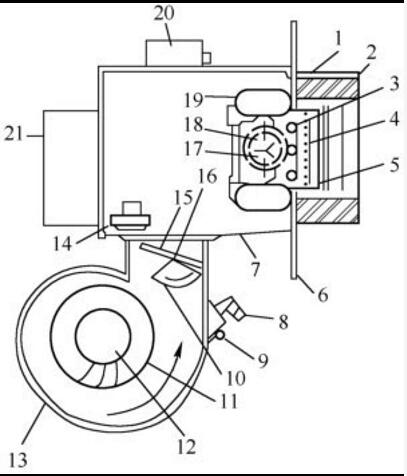

圖3-71 主燃燒器的結構示意圖
（2）燃氣燃燒器的工作原理。燃氣燃燒器的風機一般采用離心式，且由電動機帶動。其送風量由風門調節，以便與燃氣量匹配。通常，此類燃燒器為預先混合型，在燃燒時呈湍流狀態。燃燒器頭是由磚襯和阻焰環構成的。預先混合的燃氣形成火焰高速向前噴燃，不會(huì )導致低速逆火。燃燒器風道將風機送出的空氣加以速流，并從燃氣管的中心將空氣送到爐內。燃氣從燃氣管中的燃氣孔噴向中間流動的空氣，混合后燃燒。燃氣和空氣混合氣的一部分，經過阻焰孔進入主火焰周?chē)沫h(huán)狀低速空間進行燃燒。這樣，提高了主火焰的燃燒速度，在防止主火焰脫離燃燒器而被吹滅的同時，可達到及時完成高負荷燃燒的作用，在爐筒的后部設有觀察孔，用于判斷燃燒狀態、檢查氣孔堵塞、磚襯脫落，以及阻焰環燒壞等情況。
主燃燒器的空氣量和燃氣量調節機構是通過連桿機構相連的，如圖3-72所示。隨著負荷的變化，由控制電動機帶動連桿機構改變風門和燃氣閥門的開啟度。這樣，在高、中、低三種負荷下，可以保證有相應的過量空氣系數。在日常檢查時，應注意連桿機構接頭部位是否有松動的情況等。

1—風機；2—風門；3—控制電動機；4—燃氣閥門；5—燃氣管

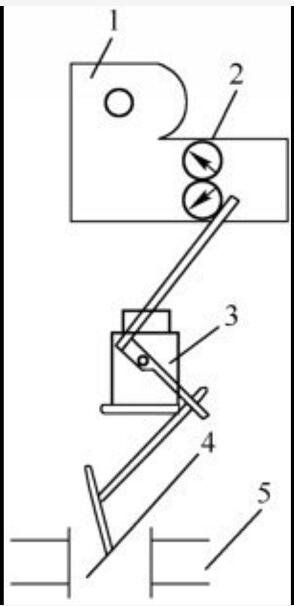

圖3-72 連桿機構
點火燃燒器的布置如圖3-73所示，燃氣經針閥引入，空氣則由圖3-71中的點火用空氣引出口引入。引入的空氣量可由孔板設定，也可在引入空氣的管道上設置針閥加以控制。由空氣和燃氣適量混合而形成的混合氣體，經點火板噴出，并由火花塞引燃�；鸹ㄈ挥邳c(diǎn)火板的中央，在點火板和火花塞之間加上6kV的高壓電，兩者之間產生的火花引燃混合氣體。
1—點火板；2—火焰監測器；3—火花塞；4—針閥；5—點火空氣調節器

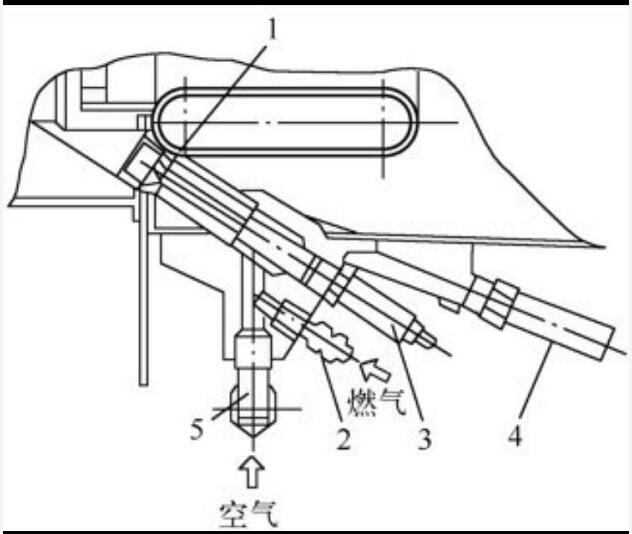

圖3-73 點火燃燒器的布置
火焰監測器通常采用紫外線光電管，利用火焰中的紫外線確定火焰的存在，一旦熄火，便能發出信號。這類火焰監測器動作可靠，不會(huì )導致因爐內高溫和點火失誤而產生誤動作。
燃氣燃燒器可使用城市煤氣、天然氣、液化氣及沼氣等各種氣體燃料。在換用另一種燃氣（如從城市煤氣換用天然氣）后，只要在閥門組上稍微進行調節，而燃燒頭部分不需要進行任何改動。燃氣燃燒器的功率（負荷）調節分為快速滑動兩級、慢速滑動兩極和慢速比例調節三種。風門和燃氣控制蝶閥通過凸輪連桿裝置同步操作，保證了燃燒功率變化時的最佳燃燒效果。
燃氣燃燒器的最大輸出功率也取決于燃燒室壓力。選型時根據設備煙氣側的阻力和所需功率的不同進行選擇。訂貨時，除說明功率和阻力外，還要提供燃氣壓頭的情況，以便供貨商配套供應合適的燃氣管路閥門和附件。另外，燃氣燃燒器還可以提供加長的燃燒頭。
國外部分燃氣燃燒器的主要技術參數參見表3-13。

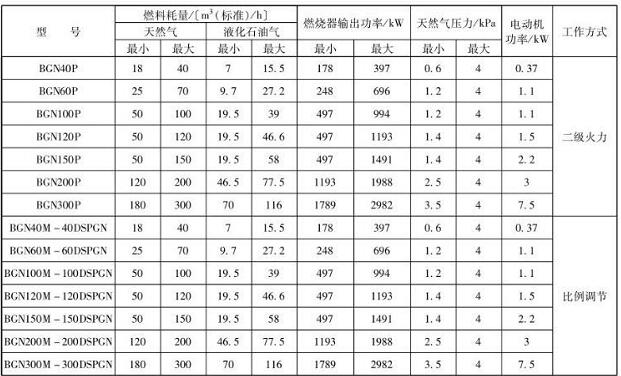

表3-13 國外部分燃氣燃燒器的主要技術參數
注：液化石油氣標準供氣壓力3.0kPa；電源380V/50Hz。
