壁掛式空調檢修詳細流程
空調維修是個空調行業的熱門話題，很多想從事空調維修行業的人們卻不知從何學起，下面我們將給大家介紹家用空調系列之——壁掛式空調檢修詳細流程

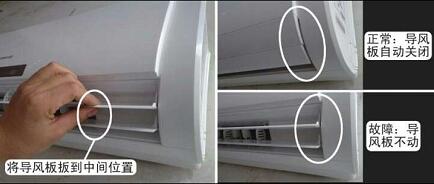

1．將導風板扳到中間位置
拔下空調器電源插頭，用手將上下導風板扳到中間位置，見圖3-3。再為空調器通上電源，觀察導風板狀態以區分故障。
空調器正常時導風板應能自動關閉，此時可說明室內機主板直流5V電壓正常且CPU工作正常，所表現的上電無反應故障可能為不接收遙控信號故障。
重新上電后導風板位置保持不變，說明空調器有故障，應進入第2檢修步驟。
圖3-3 扳動導風板至中間位置

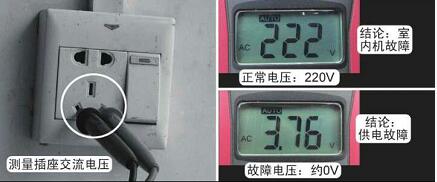

2．測量插座電壓
使用萬用表交流電壓擋，見圖3-4。測量為空調器供電的電源插座電壓。
如實測電壓為交流220V，說明供電正常，故障在室內機，進入第3檢修步驟。
如實測電壓為交流0V，說明空調器供電線路有故障，應檢查電源插座或空氣開關處電壓等。
圖3-4 測量插座電壓

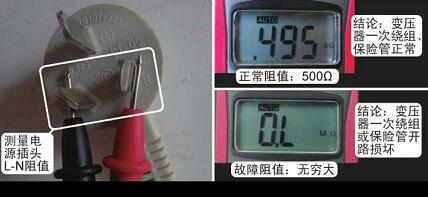

3．測量電源插頭阻值
使用萬用表電阻擋，見圖3-5。測量電源插頭L-N阻值以區分故障。
如實測阻值為變壓器一次繞組阻值約500Ω，說明變壓器一次繞組回路正常，進入第6檢修步驟。
如實測阻值為無窮大，說明變壓器一次繞組回路有開路故障，進入第4檢修步驟，重點檢查變壓器一次繞組、保險管等。
圖3-5 測量電源插頭阻值
4．測量保險管阻值
斷開空調器電源，使用萬用表電阻擋測量，見圖2-9。
如實測阻值為0W，說明保險管正
常，應進入第5檢修步驟。
如實測阻值為無窮大，說明保險管開路損壞，檢查損壞原因后更換保險管。
5．測量變壓器一次繞組阻值
使用萬用表電阻擋測量，見圖2-3。
如實測阻值約500Ω，說明變壓器一次繞組正常，應檢查故障是否由于一次繞組插頭與插座接觸不良引起。
如實測阻值為無窮大，說明一次繞組開路損壞，應更換變壓器。
圖2-9中實測變壓器為柜式空調器上所使用，其阻值較小約200Ω。
6．測量7805輸出端5V電壓
將空調器通上電源，使用萬用表直流電壓擋，黑表筆接7805的②腳地、紅表筆接③腳輸出端測量電壓，見圖2-19。
如實測電壓為直流5V，說明電源電路正常，故障可能為CPU死機或其他弱電電路損壞，檢查故障原因或更換室內機主板試機。
如實測電壓為直流0V，說明電源電路有故障，應進入第7檢修步驟。
7．測量7805輸入端12V電壓
依舊使用萬用表直流電壓擋，黑表筆不動依舊接地、紅表筆接7805的①腳輸入端測量電壓，見圖2-18。
如實測電壓約為直流14V，排除5V負載短路故障，直流5V電壓為0V的原因是7805損壞，應更換7805。
如實測電壓為直流0V，說明變壓器二次繞組整流濾波電路有故障，應進入第8檢修步驟。
8．測量變壓器二次繞組插座電壓
測量變壓器二次繞組插座電壓。使用萬用表交流電壓擋，測量變壓器二次繞組插座電壓。
如實測電壓約交流12V，說明為整流濾波電路故障，如排除直流12V負載短路故障，為整流二極管或濾波電容損壞，可更換元件或室內機主板。
如實測電壓為交流0V，排除整流二極管短路故障，應進入第9檢修步驟。
9．測量變壓器一次繞組插座電壓
測量變壓器一次繞組插座電壓見圖2-5。使用萬用表交流電壓擋，測量一次繞組插座電壓，實測電壓應為交流220V（前提是電源電壓和測量插頭L-N阻值均正常），可說明變壓器損壞，應更換變壓器。
